2D-sonar
Sonarinspektion med 2D-sonar
Med vår högupplösta 2D-sonar kan vi ta fram tydliga bilder av komplexa konstruktioner och miljöer under vatten. Tekniken används bland annat för kajvyer, bottenvyer, sektioner och bottenprofiler – och är ett värdefullt verktyg när vi behöver skapa en översikt av konstruktioner, skador eller bottenförhållanden.
Sonarinspektion är särskilt användbart när området är stort, sikten är begränsad eller när beställaren behöver ett tydligt underlag inför vidare projektering, tillståndsbedömning eller riktad okulärinspektion.
2D-sonar för kajvyer och komplexa konstruktioner
Ett av våra vanligaste användningsområden för 2D-sonar är kajvyer. Med hjälp av ljudvågor scannar sonaren av det aktuella objektet och bygger upp bilder av konstruktionen under vattenytan.
Tekniken fungerar i grunden som ett ekolod, men med betydligt högre frekvens. Det ger bättre upplösning och gör det möjligt att rikta ljudvågorna både vertikalt och horisontellt. På så sätt kan vi avbilda konstruktioner som kajmurar, brofundament, dammar och andra anläggningar under vatten.
Flera sonarvyer ger ett tydligare underlag
När en komplex konstruktion ska avbildas behöver sonarbilder ofta tas från flera olika positioner. Annars kan skuggeffekter uppstå, ungefär som när man lyser med en ficklampa mot ett objekt och det som finns bakom hamnar i skugga.
Genom att flytta sonaren och scanna samma område från olika håll kan vi i efterarbetet sammanfoga, redigera och förbättra materialet. Resultatet blir en mer komplett bild av konstruktionen och eventuella skador eller avvikelser.
Sonarbilderna kan även kombineras med foton tagna ovan vatten. Det ger en tydligare koppling till verkligheten och gör det enklare att se var en skada eller avvikelse är placerad i förhållande till konstruktionen.

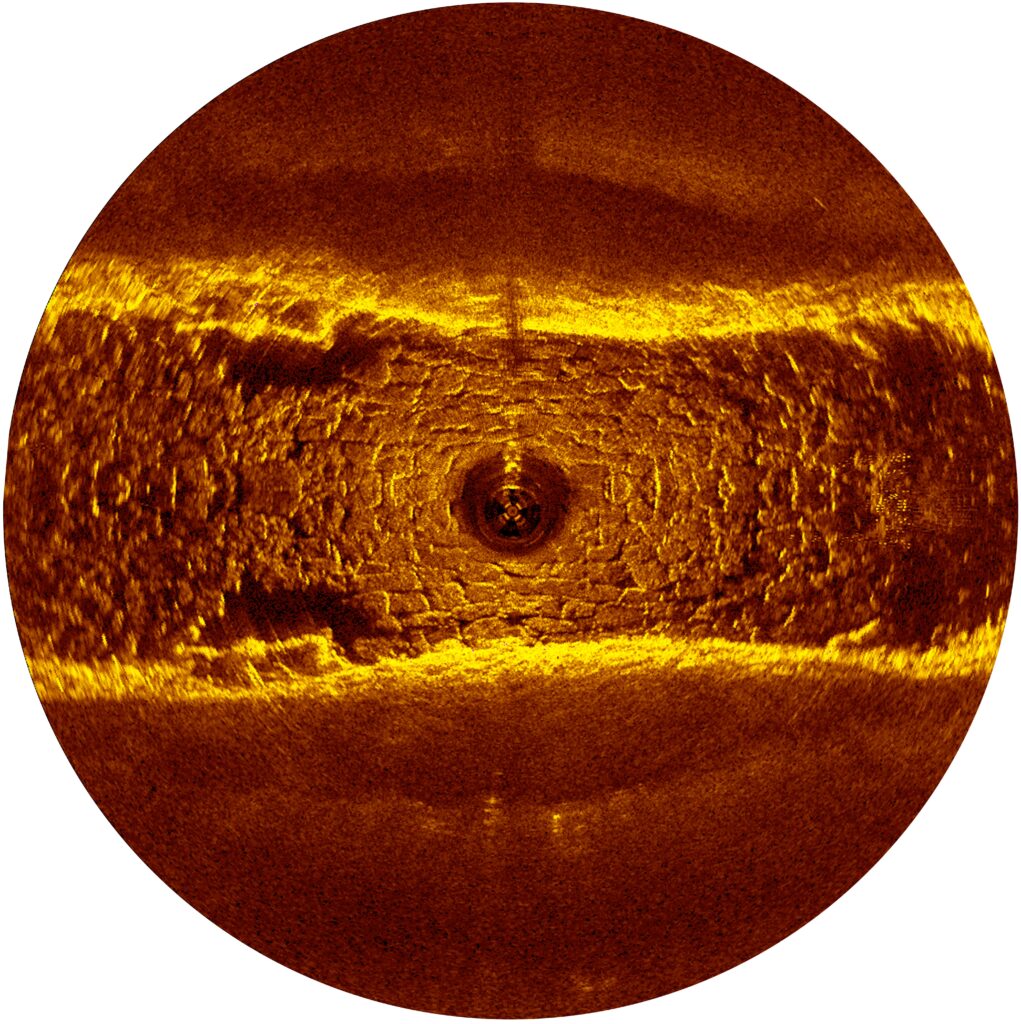

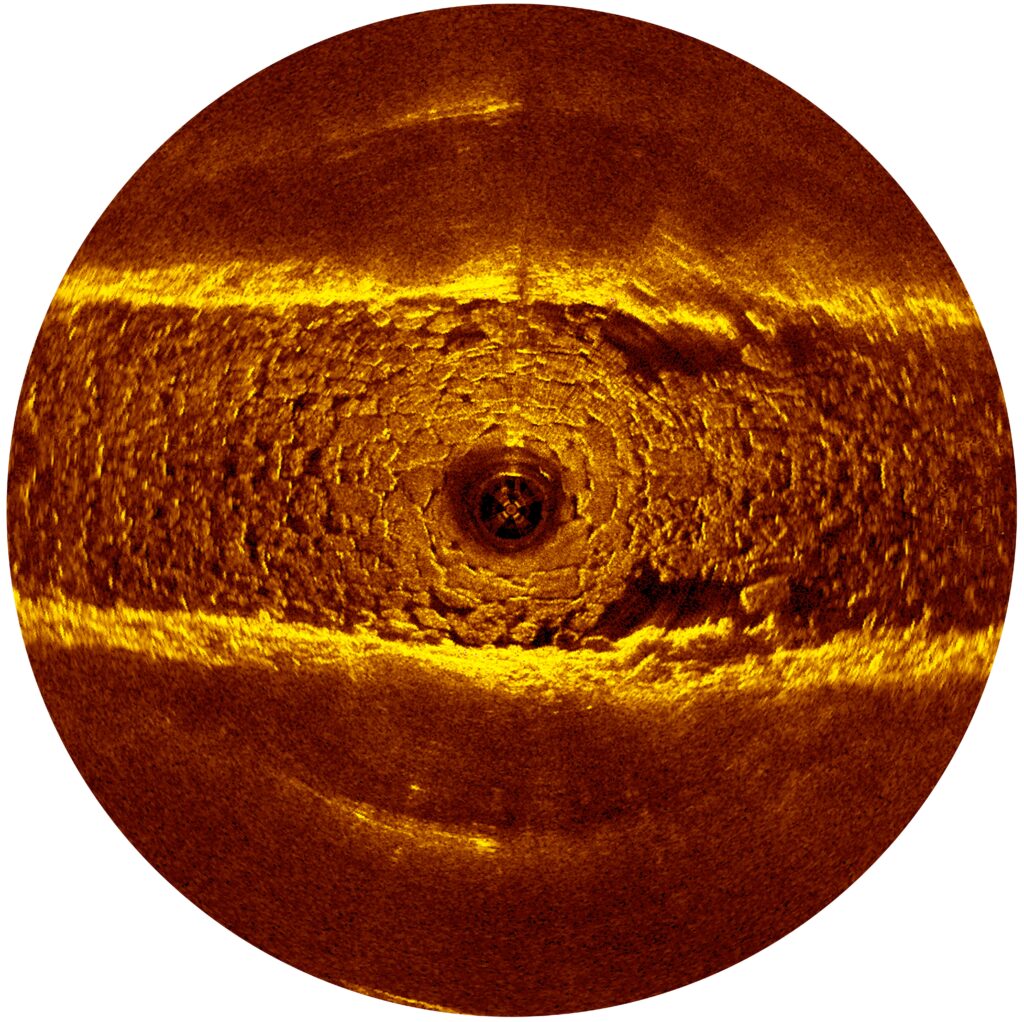

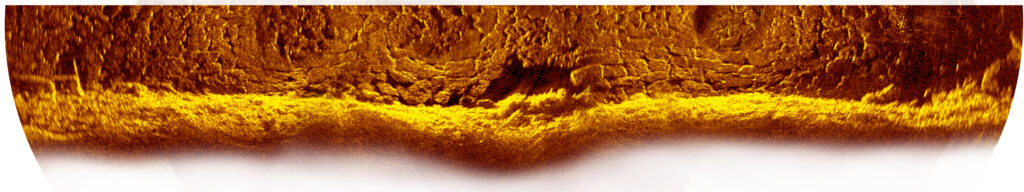

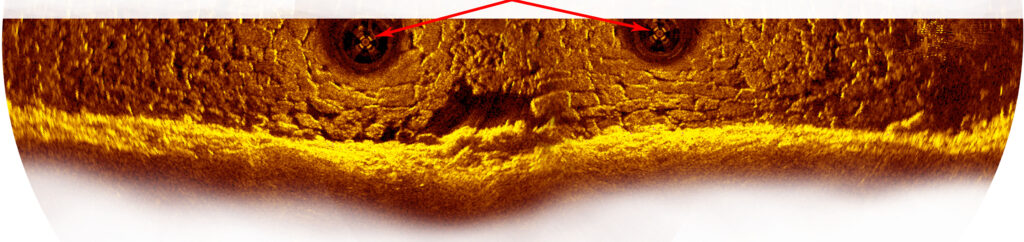

Sammansatta svep som visar hur flera sonarvyer kan ge en tydligare bild av konstruktionen.

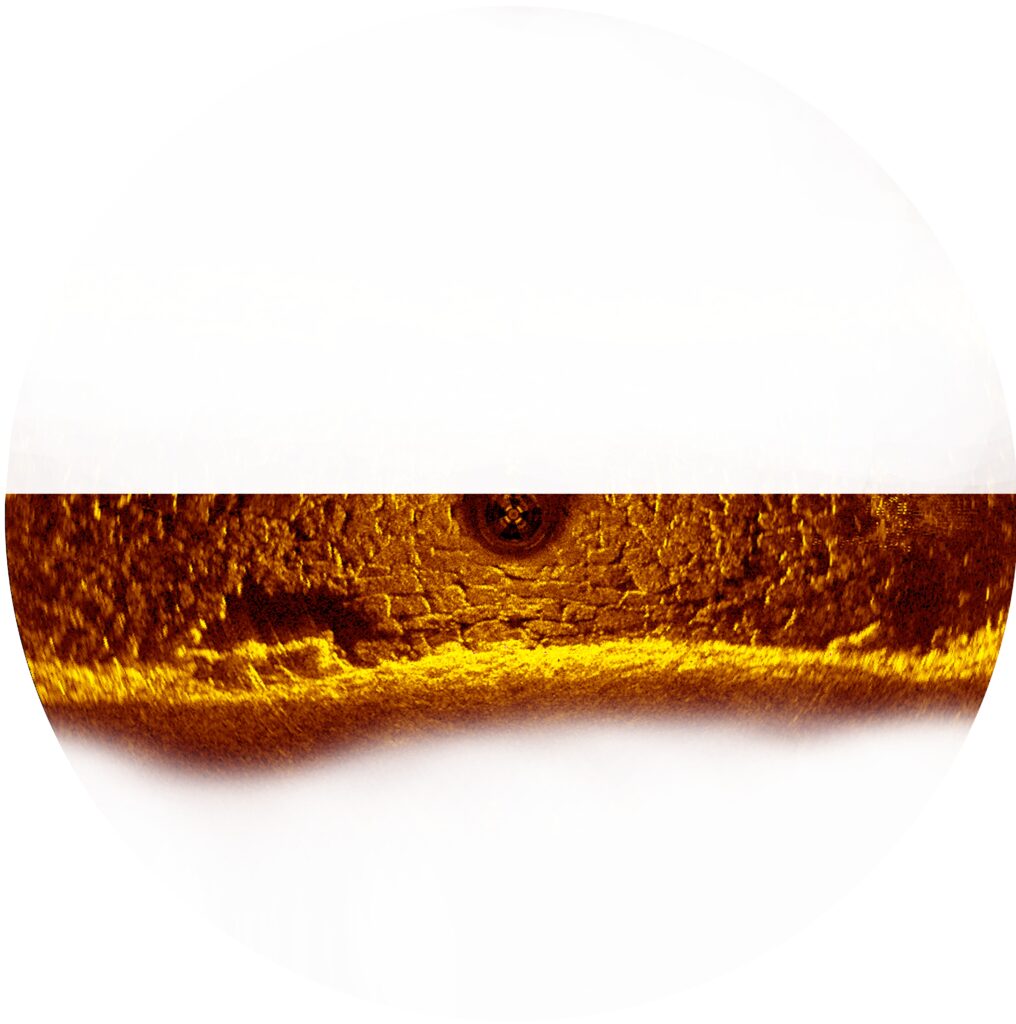

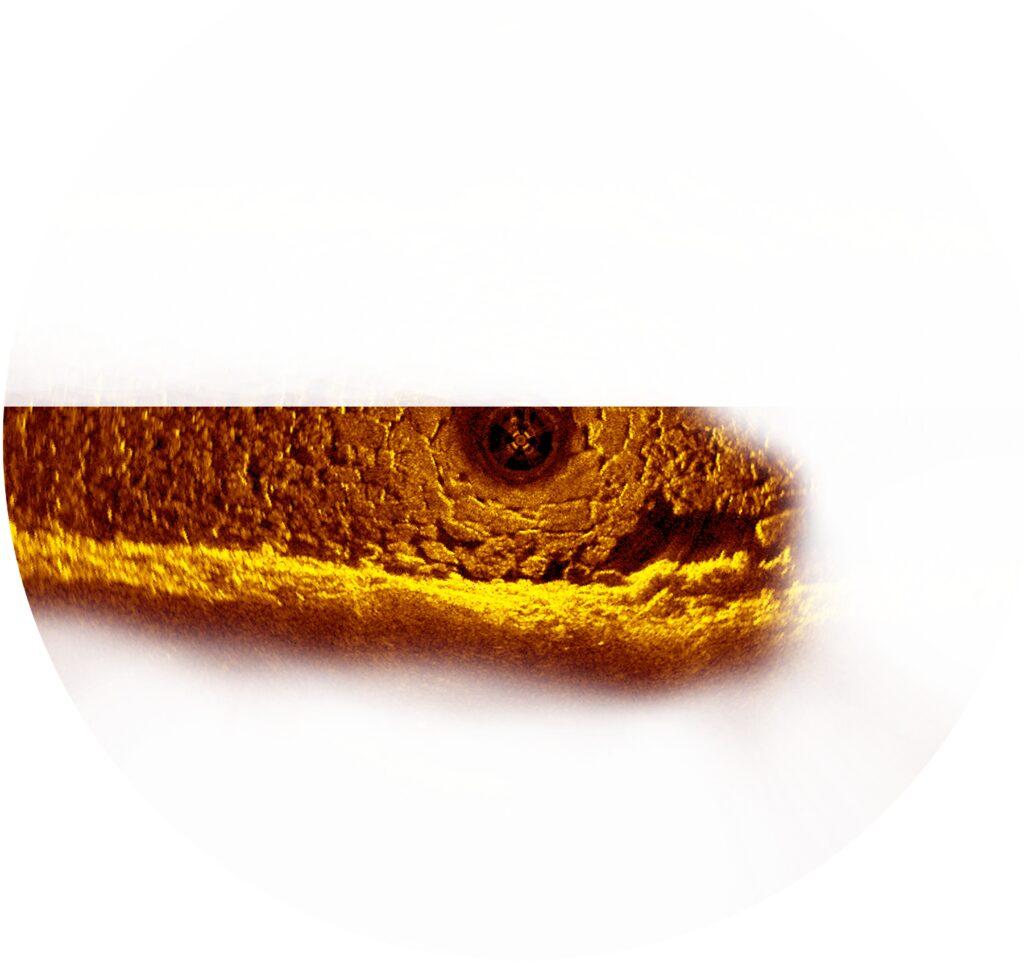

Resultat av flera bilder som har sammanfogats och retuscherats för att minska skuggeffekter.

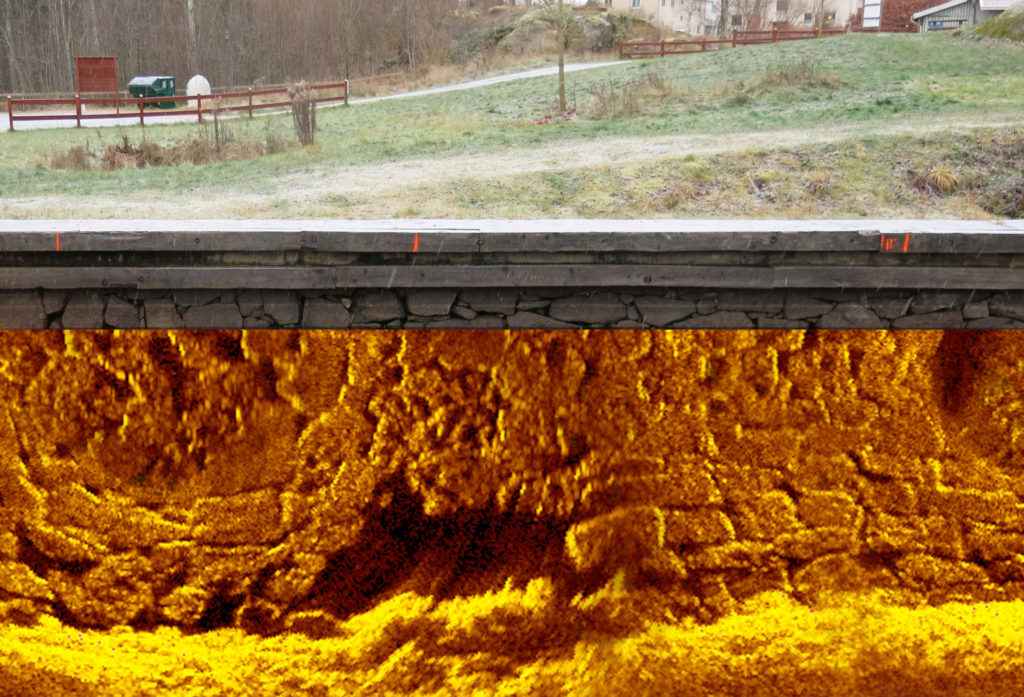

Sonarbild kombinerad med foto ovan vatten för tydligare koppling till verkligheten.
Mätning och dokumentation i sonarbilder
I sonarbilderna går det att mäta längd- och höjdmått direkt i sonarprogrammets mjukvara. Det gör materialet användbart som underlag för att snabbt identifiera problemområden i en konstruktion.
När ett område har identifierats kan vi gå vidare med en mer detaljerad och riktad okulärinspektion. Sonarbilderna kan också kombineras med ritningsunderlag, vilket gör tekniken användbar vid kontroll av äldre relationsritningar eller vid jämförelser mellan befintligt underlag och verkliga förhållanden.
En vanlig metod är att lägga in ett raster i bilden, exempelvis 1 x 1 meter, för att enklare kunna mäta avstånd och bedöma omfattningen av skador eller förändringar.
Exempel på kajvyer

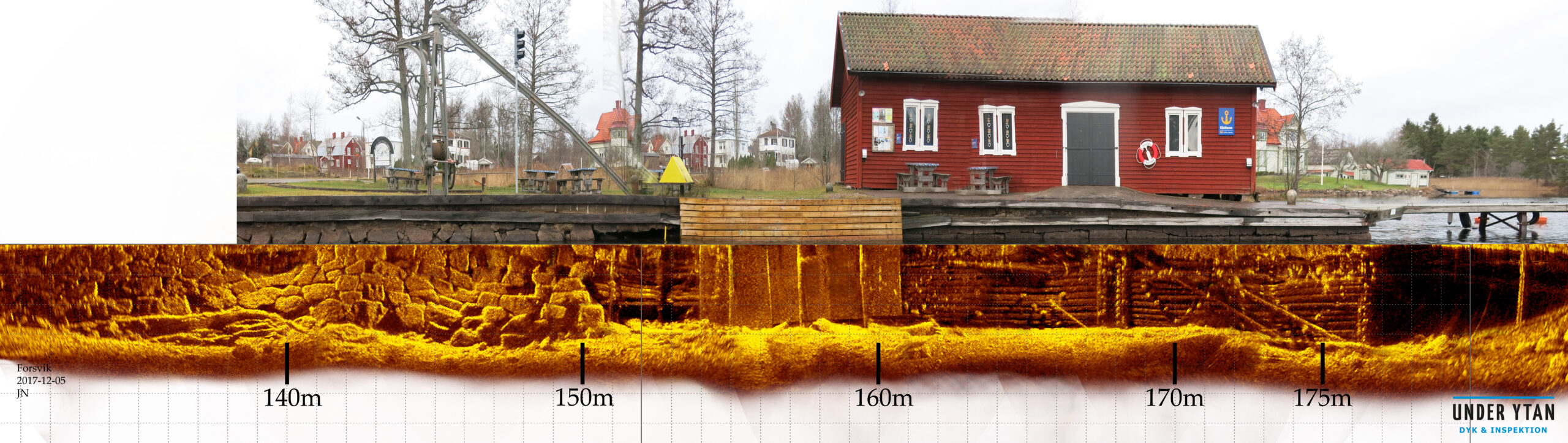

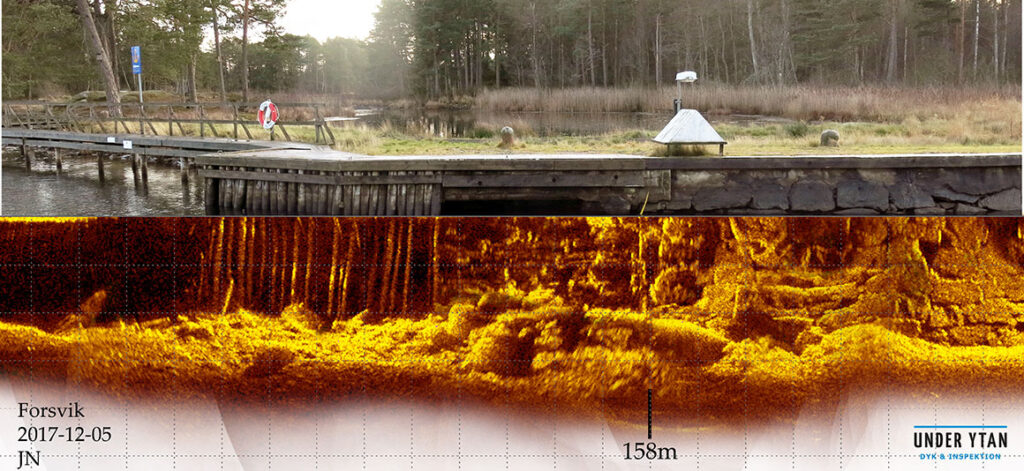

Kajmur i Götakanal som består av flera grundläggningstyper

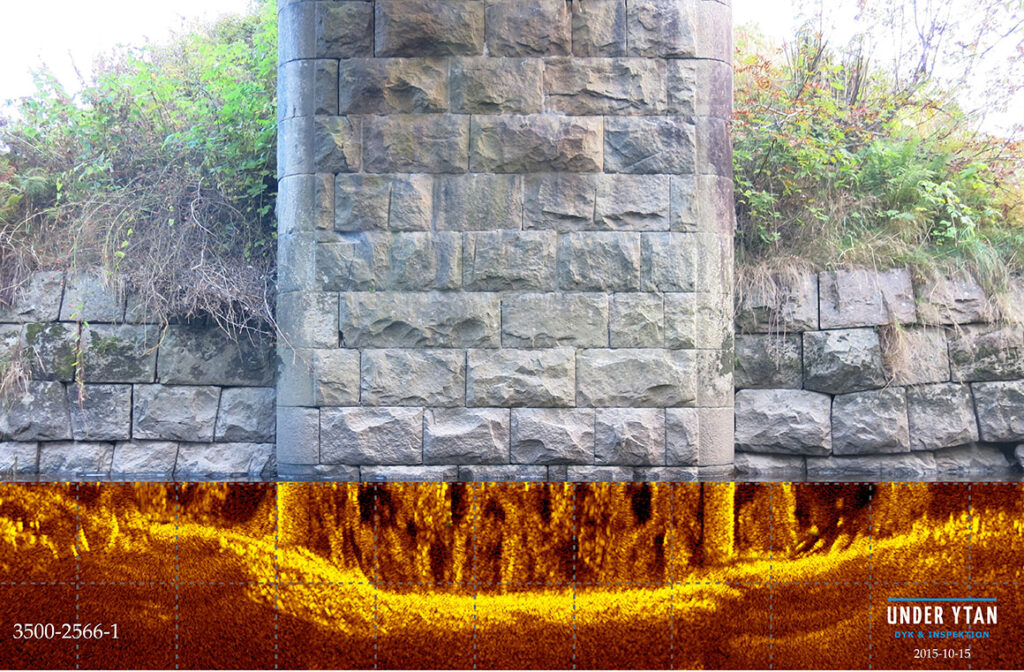

Exempelbild bro

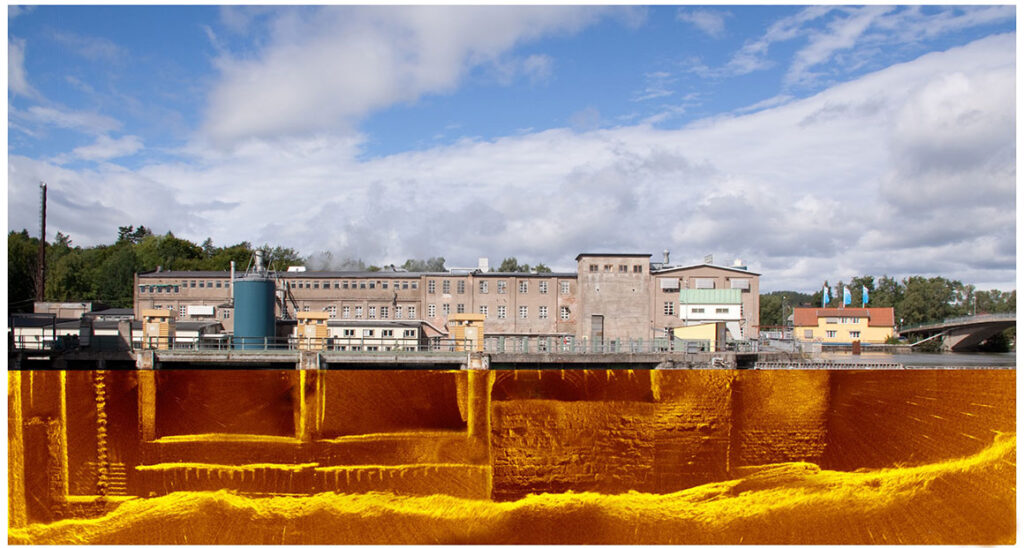

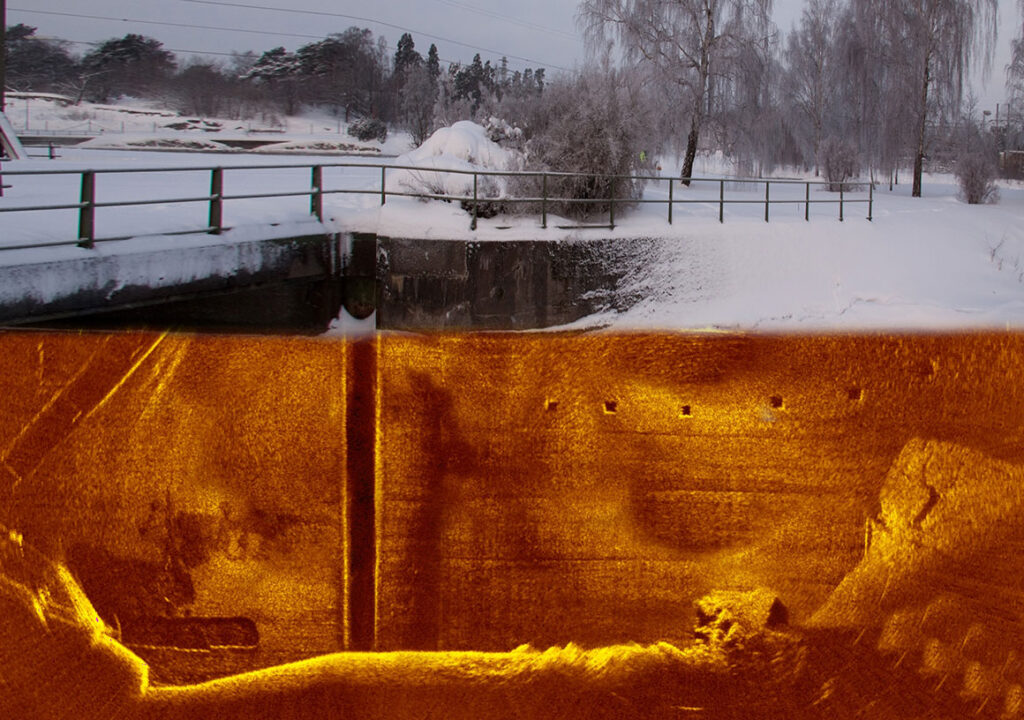

Exempelbild damm
Exempelbild damm
Exempelbild kajmur

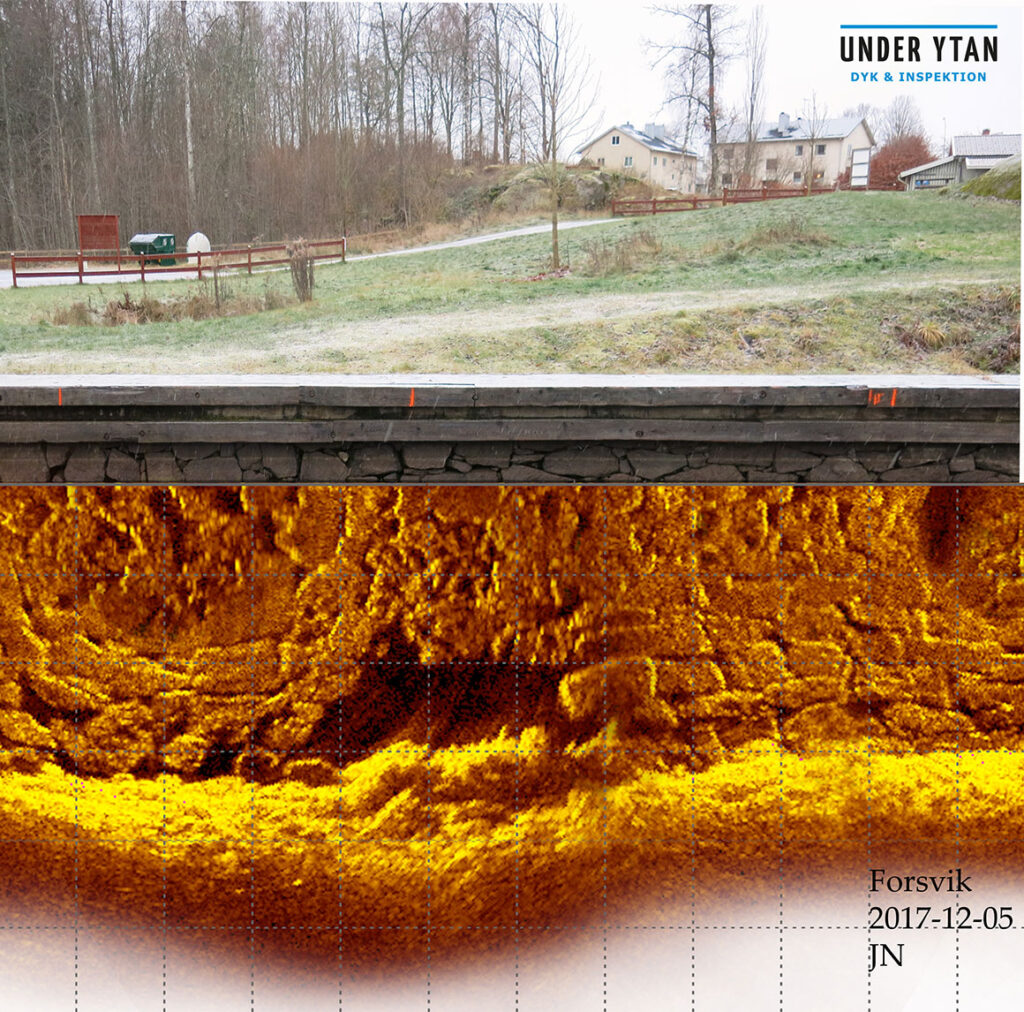

Exempelbild kajmur – Skada

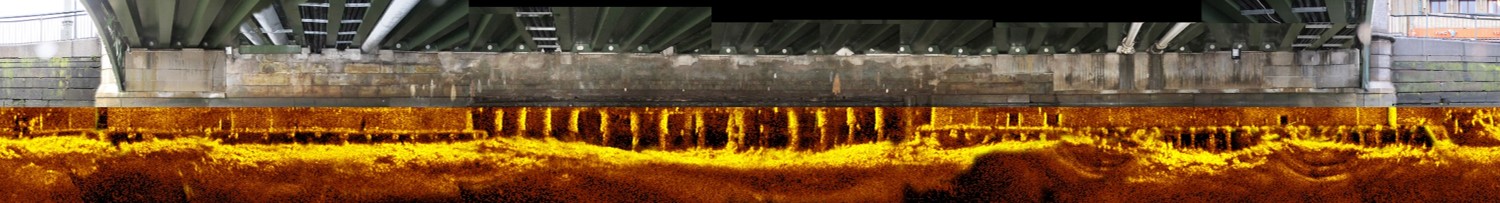

Exempelbild bro
Bottenvyer inför projektering och inspektion

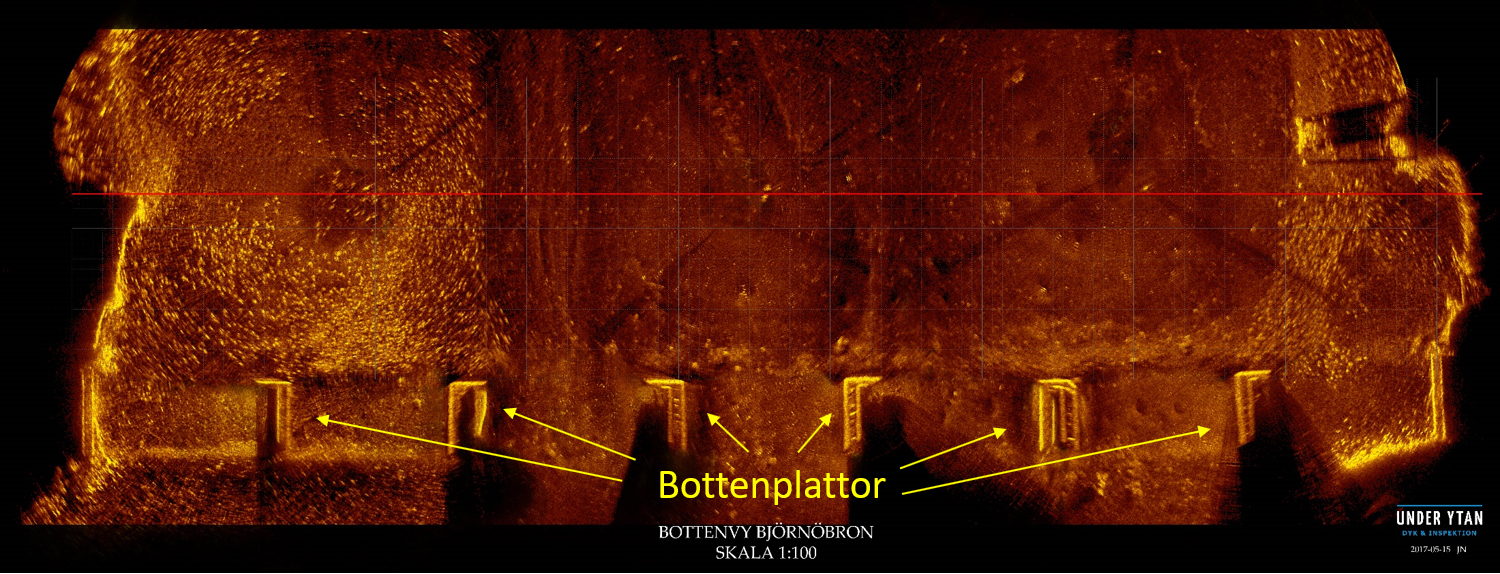

Vi använder även 2D-sonar för att ta fram bottenvyer. Det kan vara till stor hjälp när man letar efter specifika föremål, undersöker ett större bottenområde eller behöver ett första underlag inför projektering.
Bottenvyer kan ibland vara svåra att tolka om man inte vet vad man söker efter, särskilt när föremål ligger inbäddade i bottensediment. Med rätt erfarenhet kan materialet ändå ge värdefulla indikationer om bottenförhållanden och vara en bra grund för vidare inspektion.

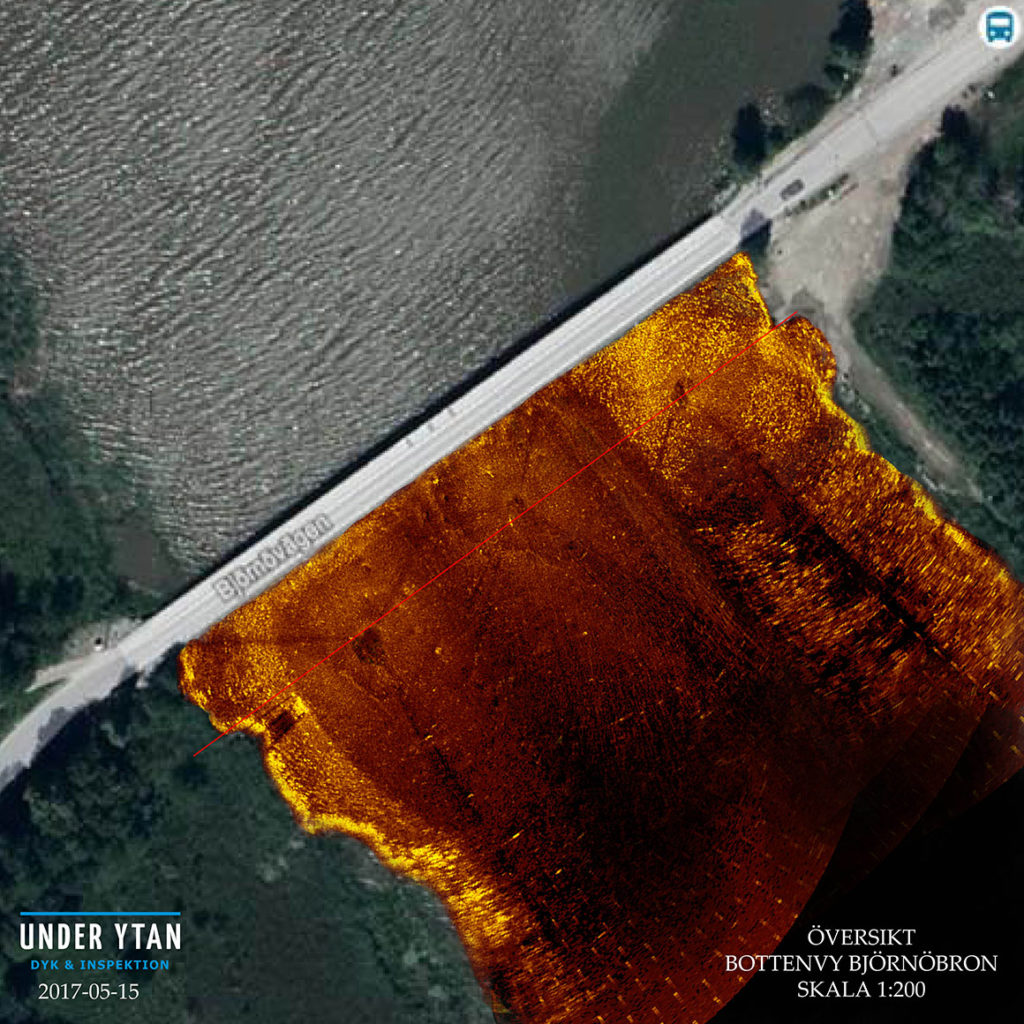

Exempelbild med karta

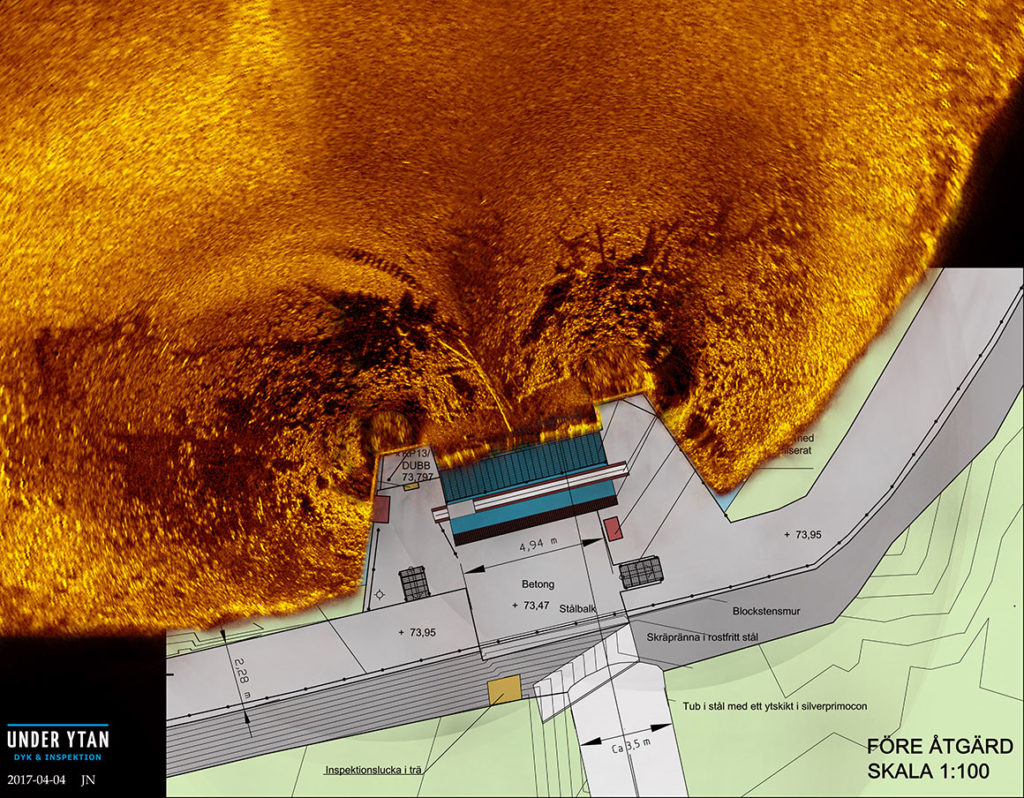

Exempelbild med ritning
Sektioner och bottenprofiler
2D-sonar fungerar även väl för sektioner och bottenprofiler. När sonaren sveper i öppet vatten och träffar botten skapas en bild av bottenprofilen. För ett tränat öga kan profilen ge indikationer om bottenförhållanden, exempelvis större sten, mjukbotten eller förändringar i nivåer.
Sektioner och bottenprofiler kan användas vid broar, dammar, kajer och andra anläggningar där man behöver förstå hur konstruktionen möter botten eller hur området under vatten ser ut.

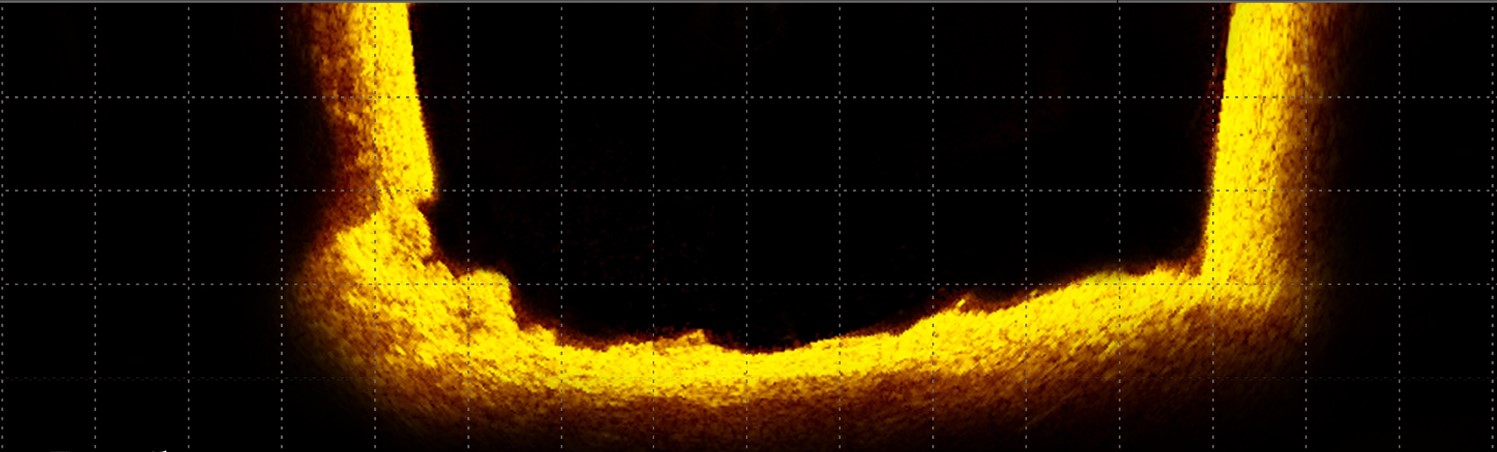

Bottenprofil från Forsvik – Götakanal med en skada i vänster mur där stenen rasat ur.

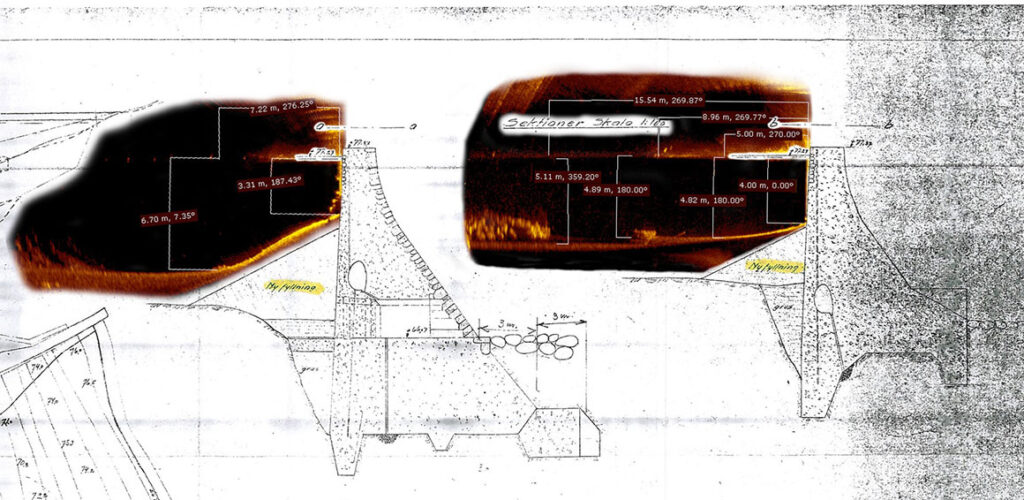

Delar under ytan läggs ihop med en ritning – Sektion
Exempel från en damm.

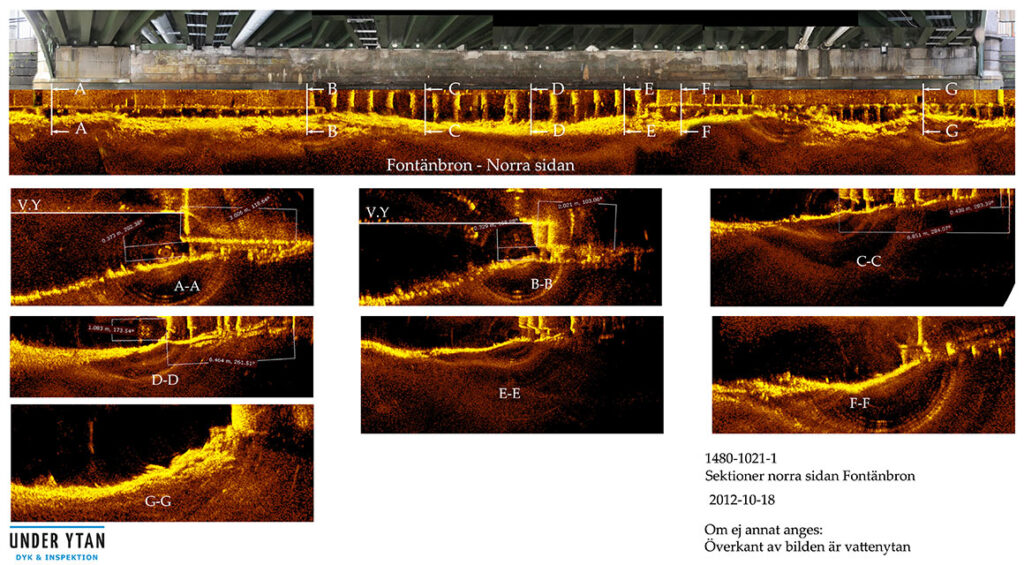

Sektioner utmed ett brofundament.

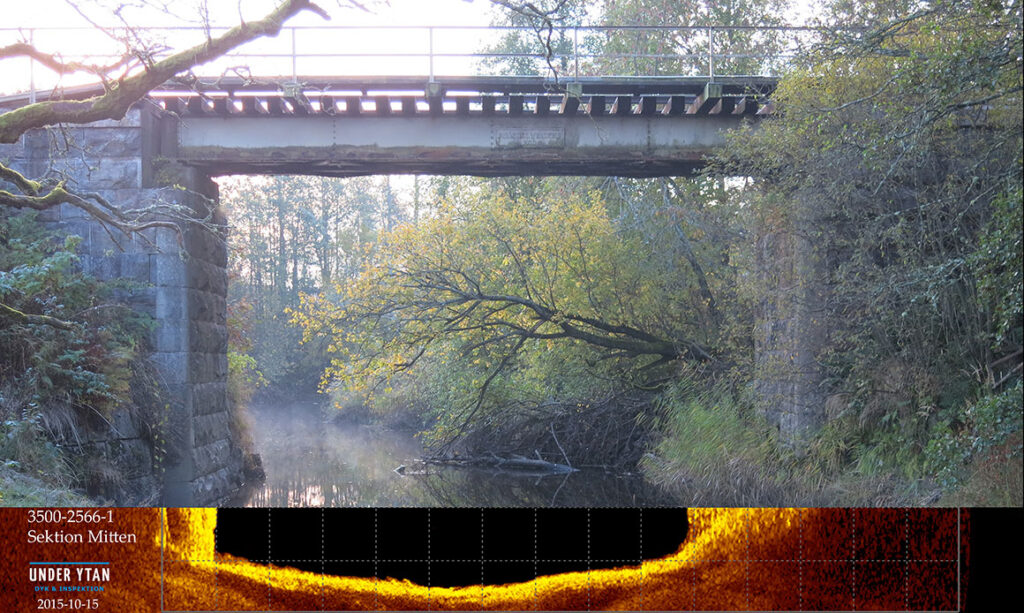

Delar under ytan läggs ihop med en bild ovan vatten – Bottenprofil
Exempel från en bro.
Leverans av sonarmaterial
Resultatet från sonarinspektionen levereras som bildmaterial, exempelvis i JPEG-format. Beroende på uppdragets behov kan materialet kompletteras med referensbilder, ritningsunderlag, raster, kommentarer och rekommendationer för vidare inspektion.
Syftet är att skapa ett tydligt, användbart och visuellt underlag som hjälper beställaren att förstå förhållandena under vattenytan och fatta rätt beslut om nästa steg.
